本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车火力发交流电动机柜配电装置箱的使用： 1、适当的合理安排用电量。 2、方面对三极管的关合操控。 3、有较高的安全卫生抗氧化等级分，能客观的屏幕上显示电路系统的导通情形。

项目名称：656KW柴油发动机发直流电汽车广西顶博发电机组制造汽车广西顶博发电机组制造单机配电箱主要元件明细清单
电气安装箱最主要电气元件清单表格
项目编号	标题	款型的规格	计量单位	数据	制造厂
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	带发减速发动机组抑制器	HGM6110	只	1	众智
3	发电厂机带速设定器	C2002	只	1	孚创
4	直流电供电功能	DC24V	只	1	众智
5	中大型前面启动继电器开关	HH54P    DC24V	只	2	正泰
6	全自动当中继电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

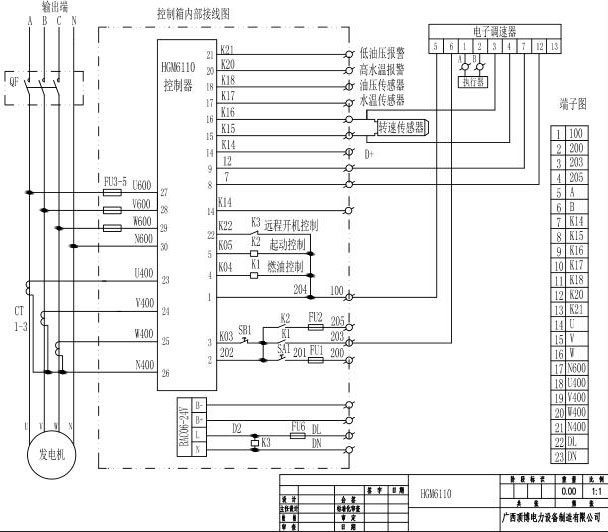

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.jifuyuanhj.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
